Le gabarit de chaine

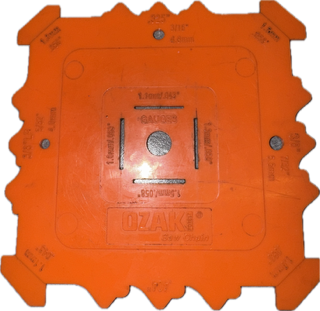

Voici le gabarit qui va vous faciliter la vie lorsque vous allez changer de chaine ou que vous vouliez l'affuter a l'aide d'une lime.
Il s'agit d'un gabarit qui va vous permettre de retrouver le Pas de chaine, la Jauge ainsi que le diamètre de la lime ronde à utiliser.
Retrouvez ce gabarit sur notre site.
NOMBRE DE MAILLONS
Je prends une chaine au hasard, je vais dans un premier temps compter le nombre de maillons,

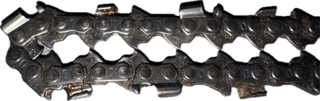

Pour cela je positionne ma chaine de façon à ce que les entraineurs soient face à face.
Comme le montre la photo de gauche.

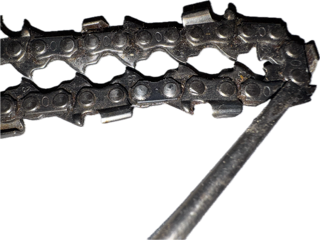

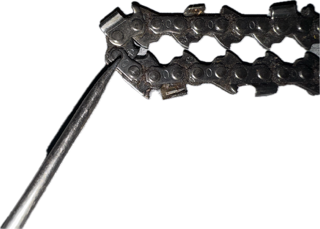

Je commence à compter sur le premier rivet comme indiqué sur la photo du haut
Je termine sur le rivets indiqué sur la photo du haut Je ne compte uniquement les rivets du bas ve qui me donnera le nombre de maillon.
LE PAS DE CHAINE
Je veux connaitre le Pas de chaine je positionne ma chaine sur un des 4 coté de mon gabarit en l'occurrence sur la partie .325 et vous pouvez constater que ma chaine ne remplie pas la forme voulue.
Je passe donc au suivant

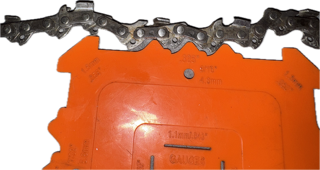

Je vérifie que la chaine remplisse la forme du 3/8 et ce n'est pas le cas

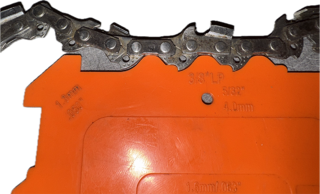

Je positionne la forme 3/8 LP et l'on peu constater que la chaine s'intègre à la perfection.
Il s'agit donc d'une chaine 3/8 LP
LA JAUGE

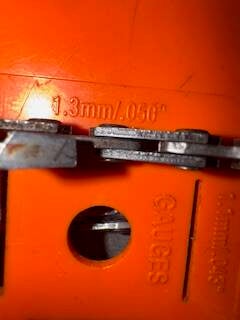

Je vais maintenant tester la Jauge et pour cela j'ai 4 fentes au milieu de mon gabarie.
J'ai 1.1 - 1.3 - 1.5 - 1.6
Il faut que la dent puisse circuler librement dans la fente
On peu constater qu'il s'agit d'une jauge de 1.3
J'ai essayé sur la fente 1.1 mais le maillon ne rentrait pas, j'ai ensuite essayé sur la fente 1.5 Mais c'était trop large, n'hésitez pas à vous assurer que vous avez la bonne mesure en essayant les 4 dimensions
Pour finir vous avez 3 trous sous les gabarits des Pas, ils vous permettent de vérifier quelle lime rond vous devrez utiliser par rapport à votre Pas
